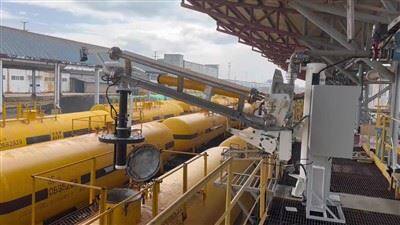

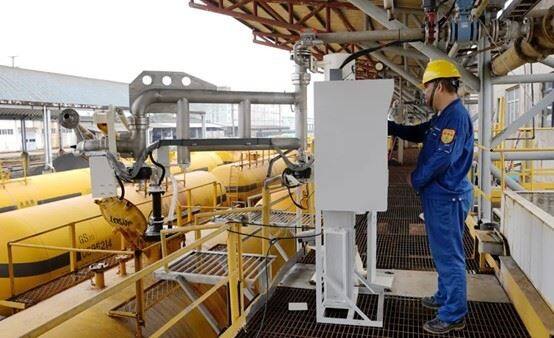

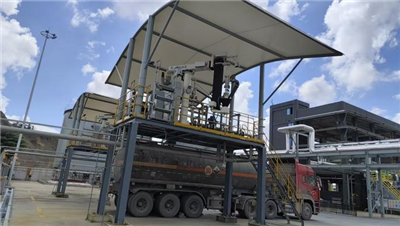

Plne automatické nakladacie rameno železničného vozňa
Tento systém je inteligentným plniacim riešením pre inteligentnú správu, prvým svojho druhu v Číne a priekopníckym modelom v tomto odvetví. Účinne rieši-dlhodobé výzvy v domácom sektore a vypĺňa medzeru v automatizácii a inteligencii plnenia neprchavých tekutín.
Systém integruje strojové videnie, pokročilé riadiace systémy a podporný informačný softvér a primárne sa používa pri špičkových-operáciách s otvoreným nakladacím ramenom. Výrazne zvyšuje úroveň inteligencie v podnikových procesoch plnenia nakladacích ramien.
Návod na obsluhu automatického nakladacieho ramena
Vodič vojde s vozidlom do nakladacej plochy a čaká na zastavenie systému.
Vodič zasunie kľúč do ovládača, pripojí uzemňovaciu svorku a umiestni podložné kliny.
Pokračujte do oblasti skenovania IC karty a vyhľadajte autorizáciu načítania.
Stlačte tlačidlo štart -, nakladacie rameno sa automaticky zarovná a začne sa nakladať.
Po dokončení nakladania sa nakladacie rameno automaticky zasunie.
Vodič obnoví uzemňovaciu svorku a podložné kliny, vyberie kľúč a naštartuje vozidlo.
Načítanie je dokončené.
Proces automatického určovania polohy
- Cisterna vchádza do nakladacej plochy.
- Kamera zachytáva obrázky a číta súradnice šachty.
- Backendový softvér vypočíta vzdialenosť pohybu.
- Servosystém poháňa nakladacie rameno do pohybu.
- Nakladacie rameno dosiahne prednastavené súradnice a vloží sa do šachty.
- Polohovanie je dokončené a začína sa nakladanie.
Body bolesti v tradičnom prevádzkovom režime
- V súčasnosti sa väčšina závodov spolieha na to, že operátori vizuálne kontrolujú hladinu kvapaliny vo vnútri cisterny, aby zistili, či je plná. Táto metóda má veľké chyby.
- Operátor ručne vloží nakladacie rameno do šachty cisternového auta. Práca je-náročná, vykonáva sa na vysokej plošine (zvyčajne viac ako 5 metrov nad zemou) a zahŕňa nebezpečné chemikálie, ktoré sú vysoko žieravé a toxické. To predstavuje značné bezpečnostné riziko a akékoľvek nesprávne zaobchádzanie môže viesť k vážnym zraneniam alebo smrteľným úrazom.
- Nedostatok výboja statickej elektriny zvyšuje riziko požiaru.
- Ručné nakladanie je náročné, s vysokou prevádzkovou zložitosťou a rizikom preplnenia, ktoré spôsobuje znečistenie životného prostredia.
- Nepresné objemy plnenia sťažujú dohľad a reguláciu.
- Nebezpečné pracovné podmienky (vysoké plošiny a nebezpečné chemikálie) bez spoľahlivej bezpečnostnej ochrany.
- Vizuálne meranie množstva vedie k nízkej účinnosti, vysokej chybovosti a veľkému pracovnému zaťaženiu.
- Prevádzka s jedným-ramenom má za následok nízku efektivitu a vysoké náklady.
Výhody systému
- Dosahuje úplnú{0}}automatizáciu procesu váženia a nakladania pomocou diaľkového ovládania, čím znižuje náročnosť práce a zároveň zvyšuje efektivitu a presnosť.
- Predstavuje prvú domácu aplikáciu technológie strojového videnia + riadiaceho systému v odvetví, ktorá nahrádza manuálne ovládanie vkladania nakladacieho ramena do nádrže a výrazne zlepšuje efektivitu polohovania.
- Využíva videoanalýzu AI na monitorovanie stavu vozidla a personálu na mieste nakladania, čím poskytuje-bezpečnostnú ochranu v reálnom čase počas procesu nakladania.
- Podporuje integráciu so systémami váh a systémami tlače na termináloch kontroly kvality, čo umožňuje bezproblémovú výmenu údajov a eliminuje dátové silá.
Špecifikácie zariadenia
|
Položka |
Špecifikácia |
|
Názov zariadenia |
Inteligentné nakladacie rameno |
|
Model |
TL1303V9 |
|
Priemer nakladacieho ramena |
DN50–DN150 |
|
Materiál |
Uhlíková oceľ, 304, 316L |
|
Čas určovania polohy |
30 sekúnd |
|
Typ pohybu |
XYZ troj{0}}osové nezávislé ovládanie, nezávislý pohyb |
|
Vzdialenosť od okraja platformy (smer šírky) |
2000 mm |
|
Výška platformy |
2850 mm |
|
Rozsah pohybu nakladacieho ramena (paralelne s platformou) |
1200 mm |
|
Rozsah pohybu nakladacieho ramena (zvisle na platformu) |
1000 mm |
|
Prevádzkový režim |
Automaticky |
|
Napájanie |
Servomotor |
|
Zarovnanie s otvorom nádrže |
Automaticky |
|
Výška inštalácie nakladacieho ramena |
Nad referenčným povrchom |
|
Metóda kontroly |
Ovládač pohybu, programovateľný logický ovládač (PLC) |
|
Spôsob komunikácie |
TCP/IP, RS485, s možnosťou nahrávania signálu |
Systémové aplikácie
|
Automatický polohovací systém |
Integráciou technológií strojového videnia, hornej{0}}počítačovej komunikácie a technológie riadenia systém vytvára model pohybu nakladacieho ramena a rozpoznávací-polohovací algoritmus. Nahrádza ručné ovládanie, aby sa dosiahlo inteligentné načítanie jedným-kliknutím. |
|
Automatický systém poklopov cisterien |
Na základe interakcie signálu medzi mechanizmom poklopu a automatickou polohovacou plošinou systém umožňuje automatické otváranie a zatváranie poklopov cisternových vozidiel, čím nahrádza ručné ovládanie na vrchu nádrže. |
|
Automatický systém regenerácie zvyškových tekutín |
Po dokončení nakladania systém automaticky obnoví zvyškové médium v nakladacom ramene, čím zabráni znečisteniu životného prostredia a nahradí tradičnú ručnú metódu bubna. |
|
Systém kvantitatívneho zaťaženia |
Na základe riadiaceho systému a{0}}prístrojov na mieste systém presne monitoruje objem nakladania počas procesu plnenia a poskytuje spoľahlivé, viacnásobné bezpečnostné blokovania, čím sa dosahuje automatizované kvantitatívne nakladanie. |
|
Bezobslužný systém váženia nákladných vozidiel |
Systém využíva rozpoznávanie poznávacej značky na získanie informácií o objednávke, infračervené senzory na zabránenie podvodom s váhou vozidla,{0}}videomonitorovanie v reálnom čase a hlasové upozornenia, vďaka čomu systém umožňuje úplne bezobslužné, rýchle a presné operácie váženia na diaľku. |
Prispôsobivosť systému
Systém je primárne navrhnutý pre scenáre využívajúce špičkové-otvorené nakladacie ramená v odvetviach, ako sú miestne rafinérie, kyselina sírová a chlór-alkálie. Každý podsystém je možné predávať modulárne alebo ako kompletné -procesné riešenie a je podporovaný aj prispôsobený vývoj, ktorý spĺňa špecifické-požiadavky klienta na mieste.
